连栋薄膜温室设计方案
方案项目总体说明
温室设计原则
坚持科学性、超前性与实用性相结合的原则,全面考虑到温室的实际使用功能,合理选择恰当的配套设备,实现良好的价格性能比。
坚持从实际出发,合理确定设计标准,对生产工艺,主要设备和主体工程做到先进、适用、可靠。
坚持因地制宜的原则,重点结合当地气候条件和栽培要求设计。
温室设计依据
相关的温室标准。
国家现行有关建筑结构的设计施工规范与设备要求规范。
 温室的实际使用功能。`
温室规格和面积
温室主体结构
单座温室结构形式如下;总温室面积xxxx㎡:
结构形式:采用连栋温室结构;
跨  宽:8米                 开 间:8.0米
天沟高:3米                 顶 高:4.8米
一、温室主体
主体结构:
8430型智能连栋薄膜温室
2、性能指标:
   1) 风载:0.3 kN/m2
   2) 雪载:0.25 kN/m2
   3) 最大排雨量: 140  mm/h
   4) 电参数:220V/380V,50HZ,PH1 / PH3
4、排列方式:
    按地形排布
5、结构及覆盖材料:

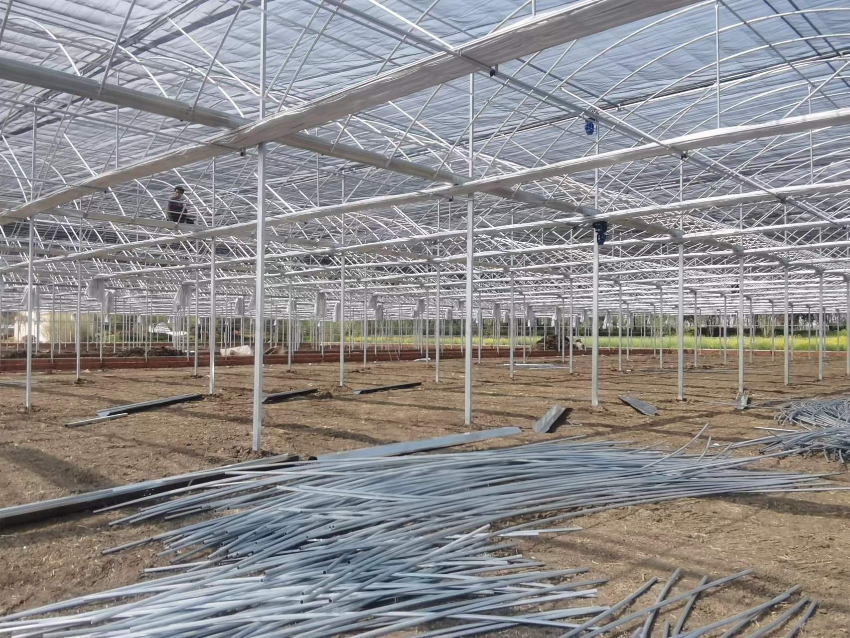

   温室主骨架为轻型钢结构,采用国产钢材,主要包括:
   立柱及四周框架采用100×50×2.5mm、副立柱,下弦横梁采用50×50×2mm、围梁50×30×2的热镀锌矩形管。
雨槽用δ=2.0mm的热镀锌钢板
外拱采用32*2.0mm热镀锌圆管,间距1米,纵拉32*1.5mm热镀锌圆管,3道。
电动卷膜开窗100w

       温室四周为圈梁,内部采用独立基础;温室外围覆盖材料距柱底,此缝隙最后用水泥砂浆砌砖密封。
8、屋面排水:
  采用双端排水,雨槽坡度为2.5‰。
  温室外四周设0.5m宽混凝土散水。
二、内保温系统(齿条传动)
1)工作原理
冬季,内保温幕具有反射室内红外线、防止其外逸的作用,减少热量散失,从而提高室内温度,可降低温室顶部雾化、结露,有效降低能耗,节约温室冬季采暖运行成本。
2)系统组成:
本系统包括控制箱及电机、传动部分、行程限位开关、保温幕布及幕线等。
● 减速电机:采用国产优质温室专用减速电机,功率0.75KW。电机配备行程限位装置,自动停止,限位准确,运行平稳可靠。
● 控制箱:箱内装配有保温幕展开与合拢两套接触器件,既可手动开停,又可通过行程开关实现电动控制。
● 齿轮齿条传动机构:由与幕布驱动杆相连接的推拉杆和镀锌钢质传动轴组成。传动轴由齿轮齿条系统传动,减速电机与传动轴连接方式为专用联轴器,方便安装与维护,提高了系统的负荷能力和抗恶劣环境的能力。传动轴采用11/4″钢管,推杆为Φ32镀锌钢管,每条齿条副连接一根;驱动杆为特制铝合金型材,横向布置,拉动幕布。
● 齿轮齿条拉幕系统组成:1.减速电机 2.联轴器 3.齿轮 4.齿条 5.焊合接头6.齿条推杆接头 7.紧固销 8.螺栓9.齿轮连接垫片10.螺栓 11.驱动轴12.推杆、推杆导杆连接卡13.T型螺栓 14.支撑滚轮、支撑滚轮梁抱箍15.驱动边铝型材 16.卡簧17.保温幕布。
3)内保温系统作用
●保温作用
冬季,内保温幕具有反射室内红外线、防止其外逸的作用,减少热量散失,从而提高室内温度,可降低温室顶部雾化、结露,有效降低能耗,节约温室冬季采暖运行成本
●托幕线
选用国产优质内用托幕线,颜色:透明,直径:2.0×2.5㎜,抗拉强度:250㎏/f,断裂伸长率8%。
●传动机构
 电机通过传动机构驱动传动轴运转, 传动轴通过连接件带动驱动杆在幕线上平行移动,驱动杆拉动幕布一端缓慢展开,全部展开后触动行程限位器开关,电机停止,该行程运行结束。控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行,也可实现计算机自动控制。
电机参数:
电源:380V,50HZ
电机功率:0.75KW
减速比:1:700
五、电控制及配电系统
1)系统对象
适于大型生产连栋温室
2)系统功能
内保温系统的控制;
电动通风系统
1)技术参数
电源参数:220V/380V;50HZ
电压波动范围:±5%
对于电压波动大的地区,要求用户在每个强电柜入口前配置稳压器,以保证温室内配置电器的安全运行。
2)技术说明
温室内导线采用防潮型RVV塑料套线(暗管布线),信号线为RVVP屏蔽导线。
温室内的所有电源线、控制线、传感器信号线等导线及电气安装敷料。
为用电方便安装防水防溅插座,其位置及型号按规范布置。
按需要设接地极,并将接地线引至所需位置。
